Technické detaily infrapanelů - tabulka výhřevnosti panelů FOUCZECH

Orientační tabulka výhřevnosti

( Přesné určení výkonu topného panelu závisí na stavebních materiálech a tepelných ztrátách objektu )

Stavba	ESX 200	ESX 400	ESX 400S	ESX 600	ESX 800	ESX 1000	ESX 12000
Pasivní	25 m3	53 m3	53 m3	80 m3	105 m3	133 m3	160 m3
Nízkoenergetická	13 m3	26 m3	26 m3	40 m3	53 m3	66 m3	80 m3
Lépe izolovaná	10 m3	20 m3	20 m3	30 m3	43 m3	53 m3	63 m3
Špatně izolovaná	6 m3	12 m3	12 m3	19 m3	25 m3	31 m3	38 m3

Vzorník barev infrapanelů podle vzorníku barev RAL

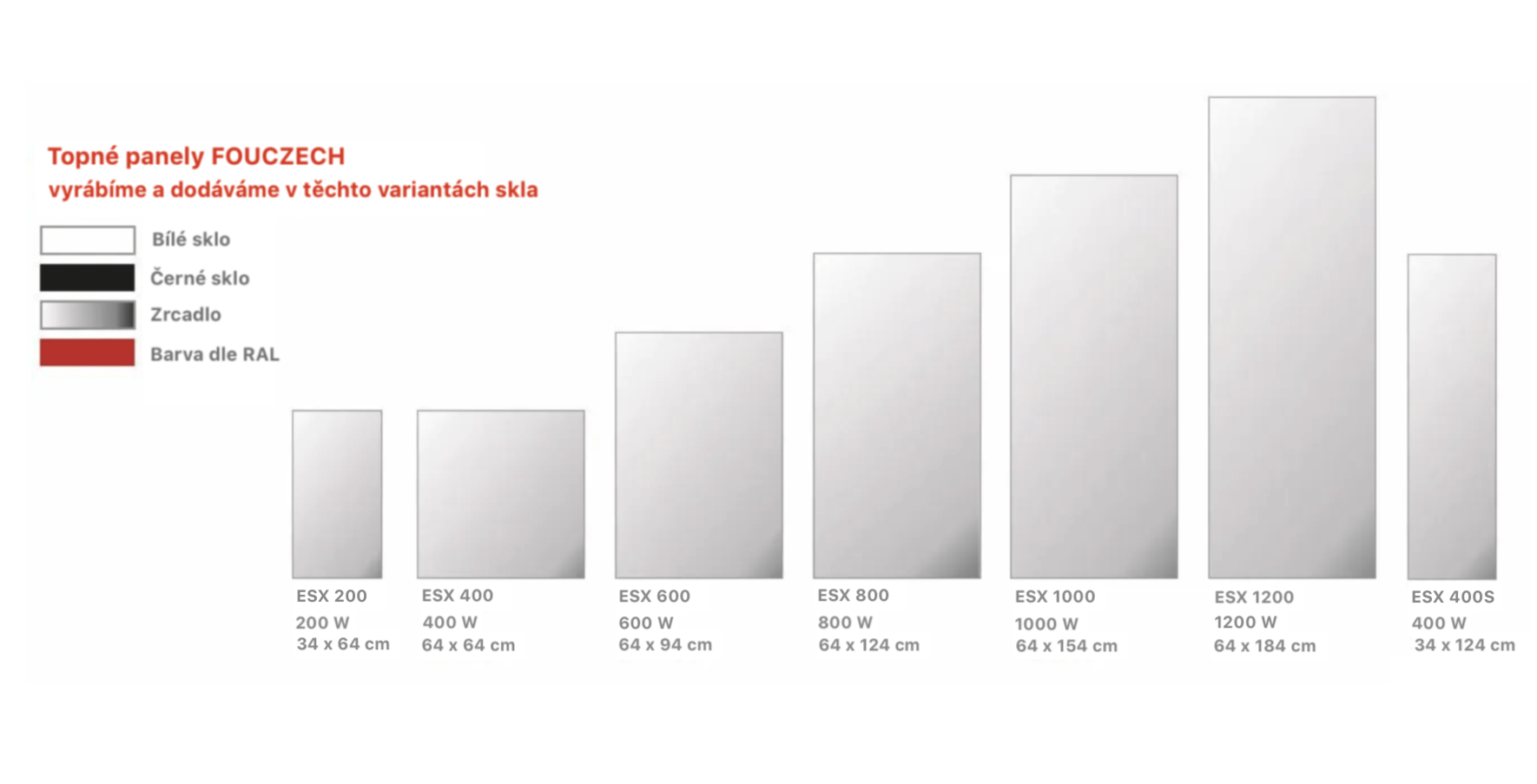

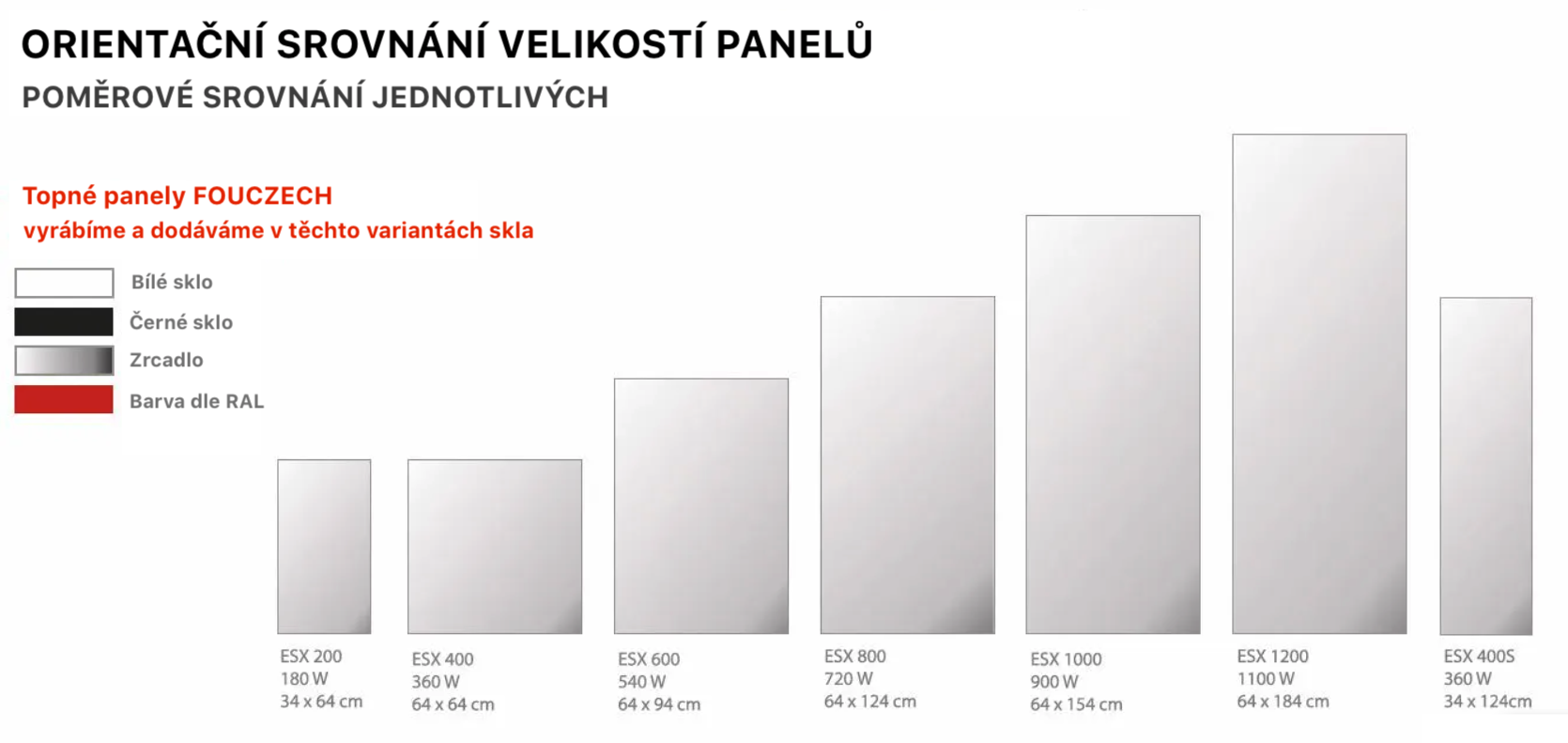

Srovnání velikostí infrapanelů

Technické parametry jednotlivých topných panelů

Typ	Umístění	Rozměry v mm			Hmotnost	Počet úchytů	Napájecí napětí	Náběhový proud	Náběhový příkon	Provozní příkon
Typ	Umístění	Délka	Šířka	Hloubka	Hmotnost	Počet úchytů	Napájecí napětí	Náběhový proud	Náběhový příkon	Provozní příkon
Infrapanel ESX 200ESX 200	stěna/strop	640	340	25/27	4,5/5,6 kg	4	230 V/ 50 Hz	0,98 A	225 W	200 W
ESX 400	stěna/strop	640	640	25/27	8,5/10,6 kg	4	230 V/ 50 Hz	1,96 A	450 W	400 W
ESX 400 S	stěna/strop	1240	340	25/27	8,5/10,6 kg	6	230 V/ 50 Hz	1,96 A	450 W	400 W
ESX 600	stěna/strop	940	640	25	13 kg	4	230 V/ 50 Hz	2,93 A	675 W	600 W
ESX 800	stěna/strop	1240	640	25	17 kg	6	230 V/ 50 Hz	3,91 A	900 W	800 W
ESX 1000	stěna/strop	1540	640	25	21,5 kg	6	230 V/ 50 Hz	4,89 A	1125 W	1000 W
ESX 1200	stěna/strop	1840	640	25	25,5 kg	6	230 V/ 50 Hz	5,87 A	1350 W	1200 W

Stupeň krytí. Standardně IP43 - tento stupeň krytí zabezpečuje panelům ochranu vůči vodě a vniku velmi drobných předmětů do 1mm.
Na objednávku IP65 - tento stupeň krytí zabezpečuje bezprašnost a ochranu vůči tryskající vodě.

Katalog infrapanelů ke stažení v PDF (10 MB)
